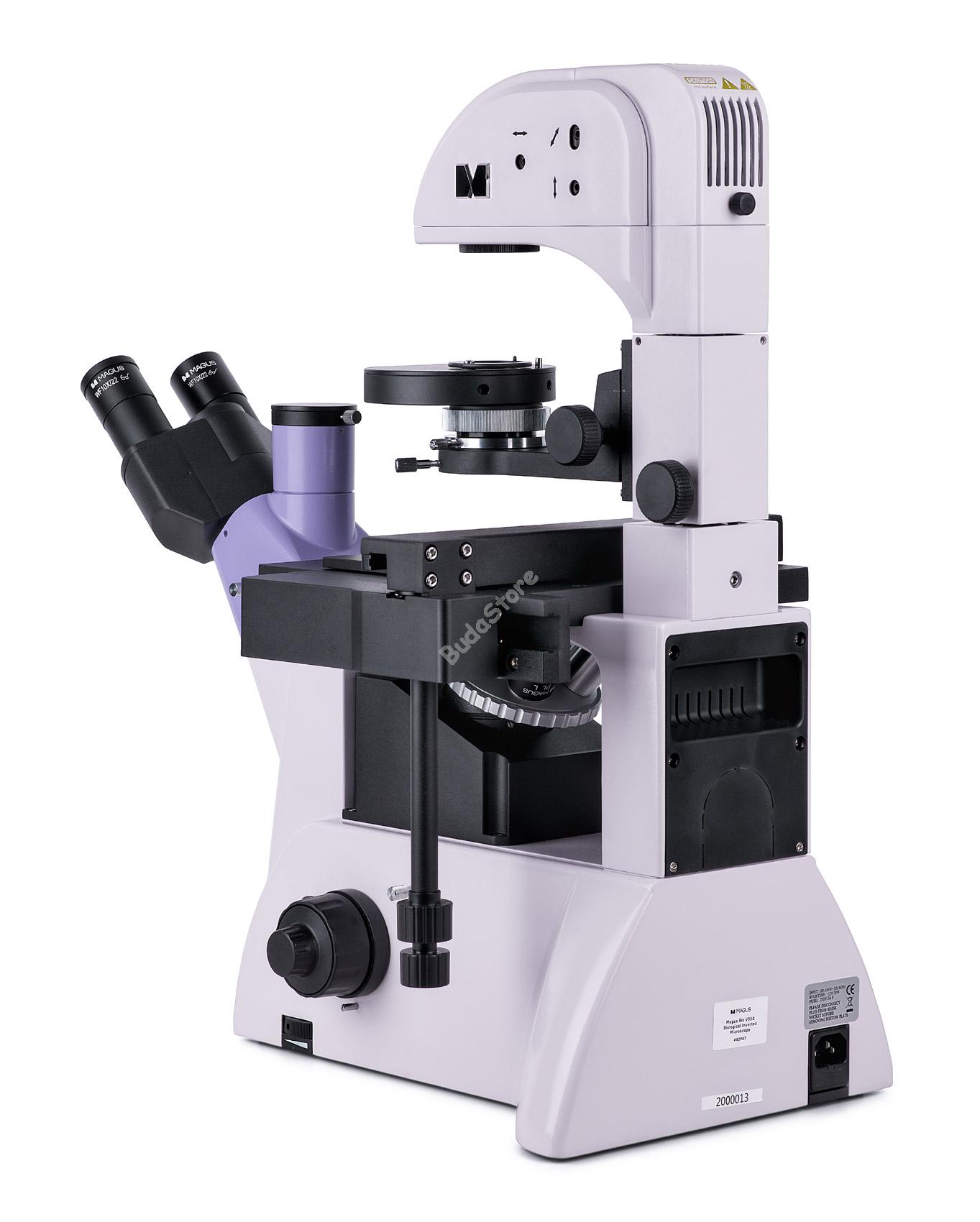

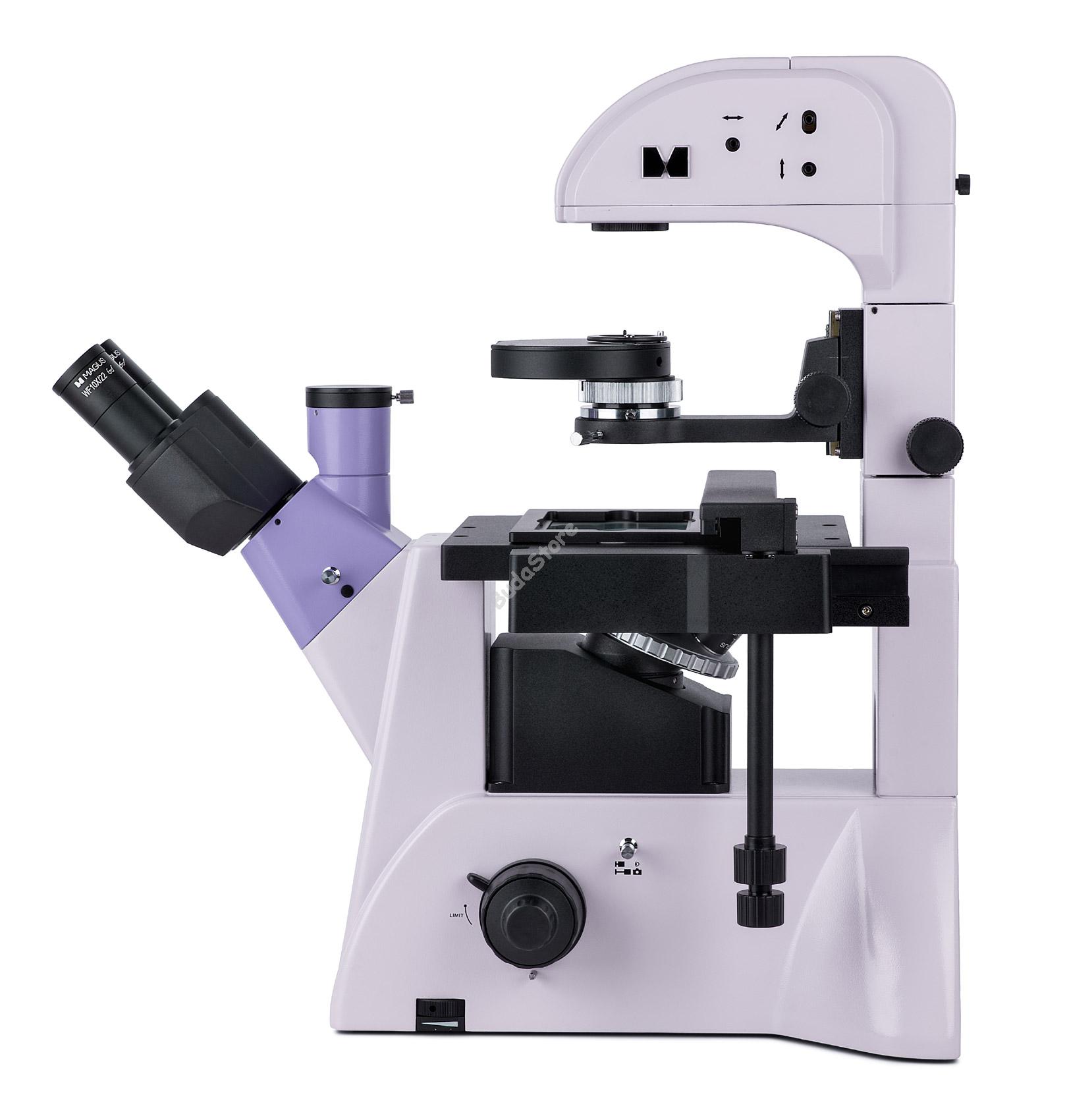

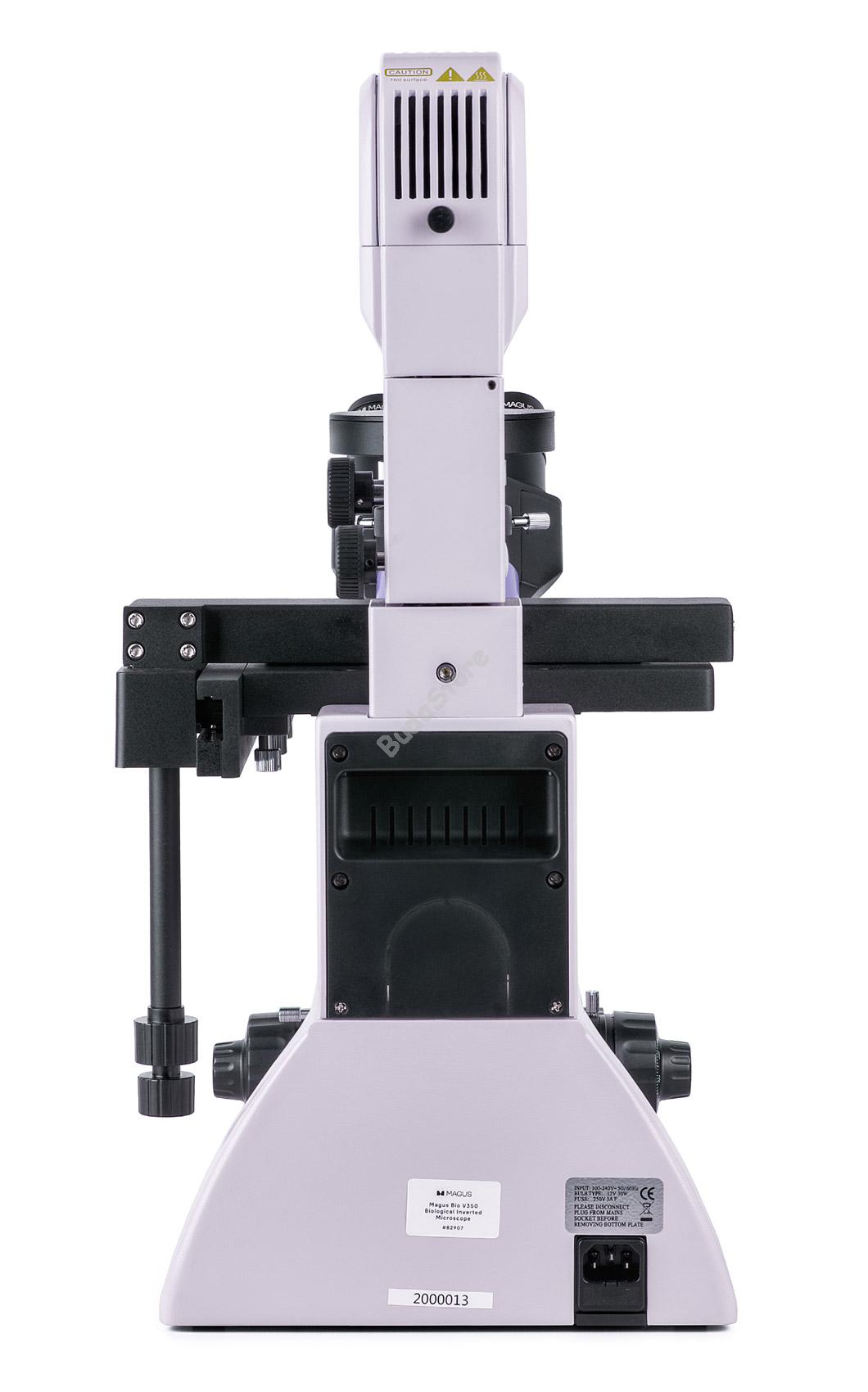

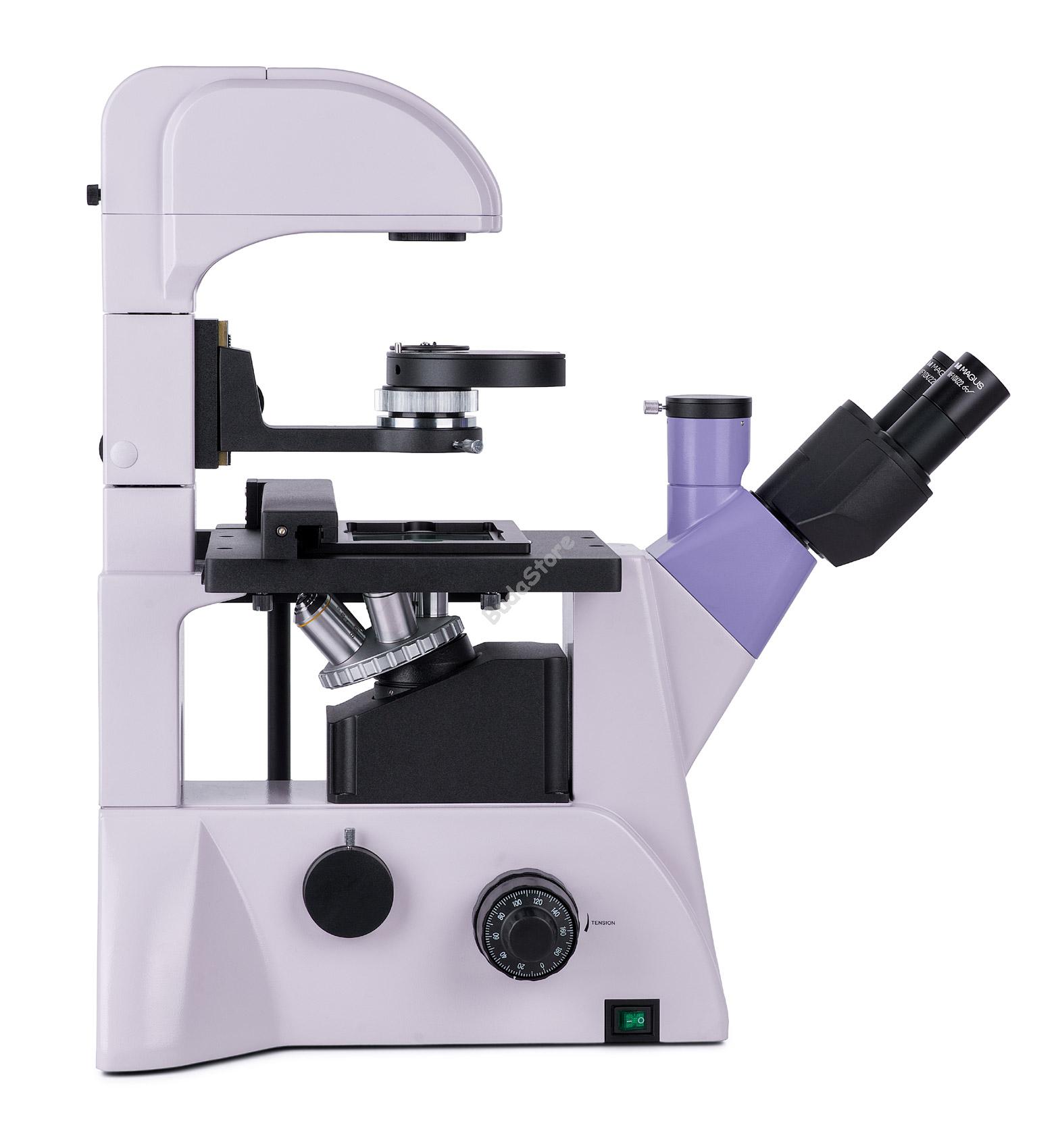

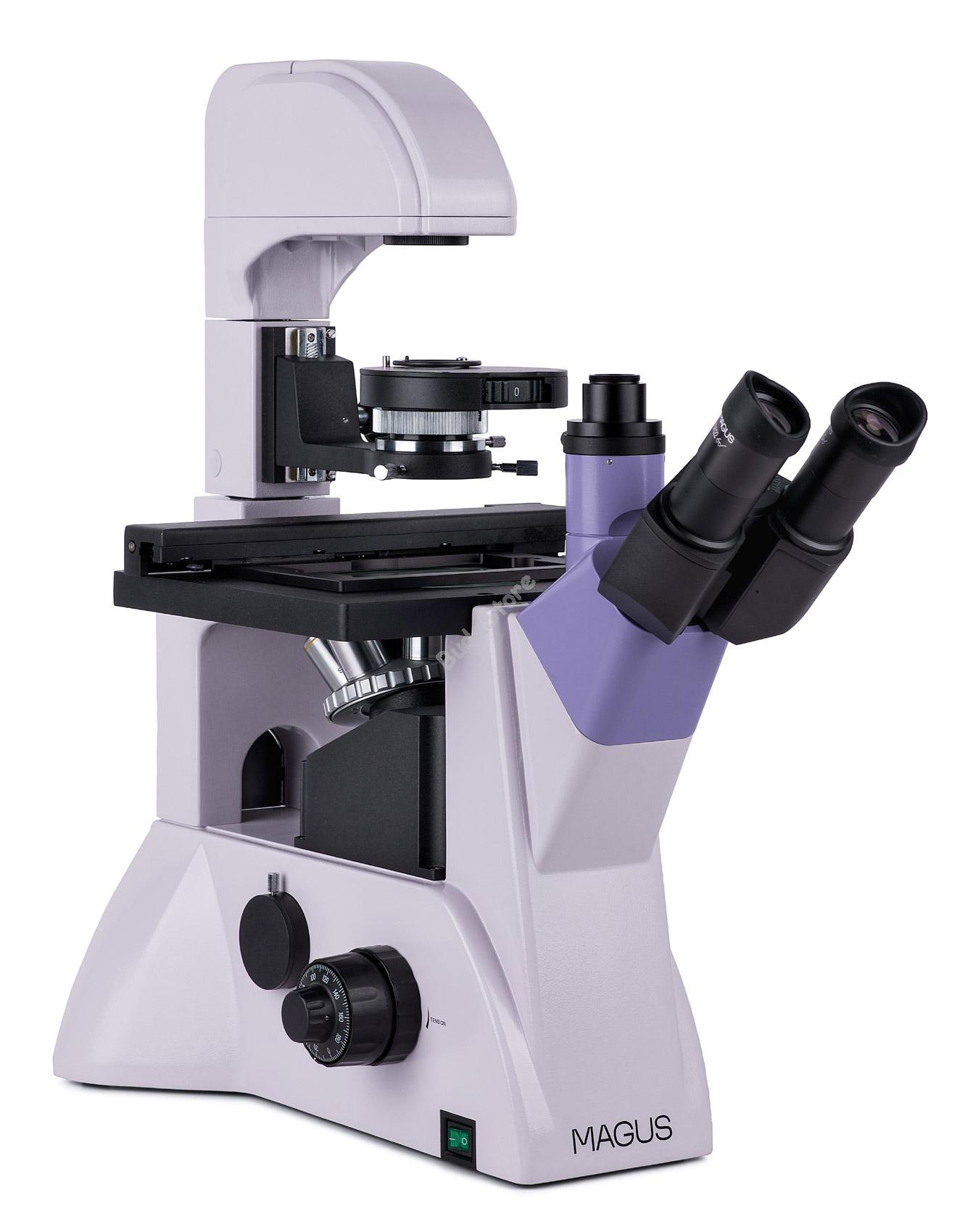

A MAGUS Bio VD350 LCD egy biológiai fordított mikroszkóp, amely festett és festetlen minták laboratóriumi edényekben (Petri-csészékben, flakonokban, lemezekben) történő tanulmányozására szolgál. Az edények magassága max. 55 mm lehet, illetve ha megdönti a világító állványt, akkor legfeljebb 165 mm. A kompatibilis edények fenékvastagsága legfeljebb 1,2 mm. Az áteső fényben világos látóterű és fáziskontrasztos mikroszkópos technikákat alkalmazó mikroszkóp háromszemlencsés tubussal / oldalsó kameranyílással rendelkezik a digitális kamera és a monitor beszereléséhez. Rutinszerű laboratóriumi és kutatási munkákhoz, valamint oktatáshoz is használható.

Digitális kamera

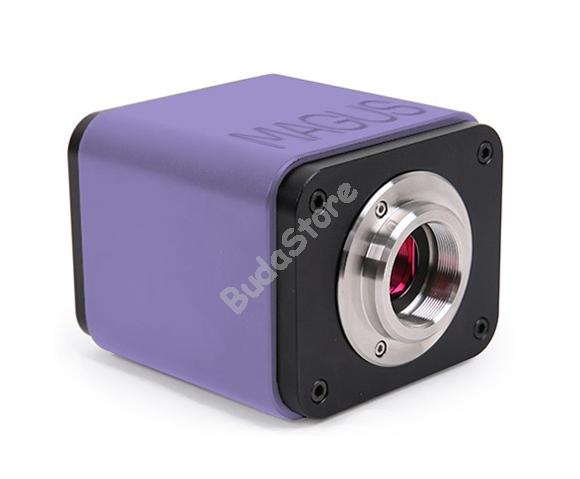

A MAGUS CHD30 digitális kamera 2 MP-es érzékelője 1920x1080 képpont felbontású valósághű Full HD képeket készít. A nagy fényérzékenységű kamera automatikus fókuszálási funkciót kínál, és alkalmas a fluoreszcens megfigyelésekhez.
A kamera egy HDMI csatlakozón keresztül közvetlenül csatlakoztatható TV-hez, monitorhoz vagy projektorhoz. Ebben a módban a kamera számítógép nélkül, önállóan működik. A HDMI-csatlakozó nagy és stabil átviteli sebességet biztosít a kameráról a külső képernyőre történő átvitel esetén. Wi-Fi-n keresztül csatlakoztató számítógéphez.
A videó a kimeneti csatlakozótól függően 60 képkocka/mp (fps) vagy 25 képkocka/mp sebességgel kerül rögzítésre.
A kamera ötvözi a magas FPS értéket és a nagy sávszélességű HDMI-t. Így a videók élénken jelennek meg, és a képkockák között nincsenek fagyások vagy akadások. Maximális felbontás mellett a kép jól részletezett, a mozgó tárgyak hiba nélkül láthatók, a tárgyak mozgása pedig késleltetés nélkül jelenik meg.

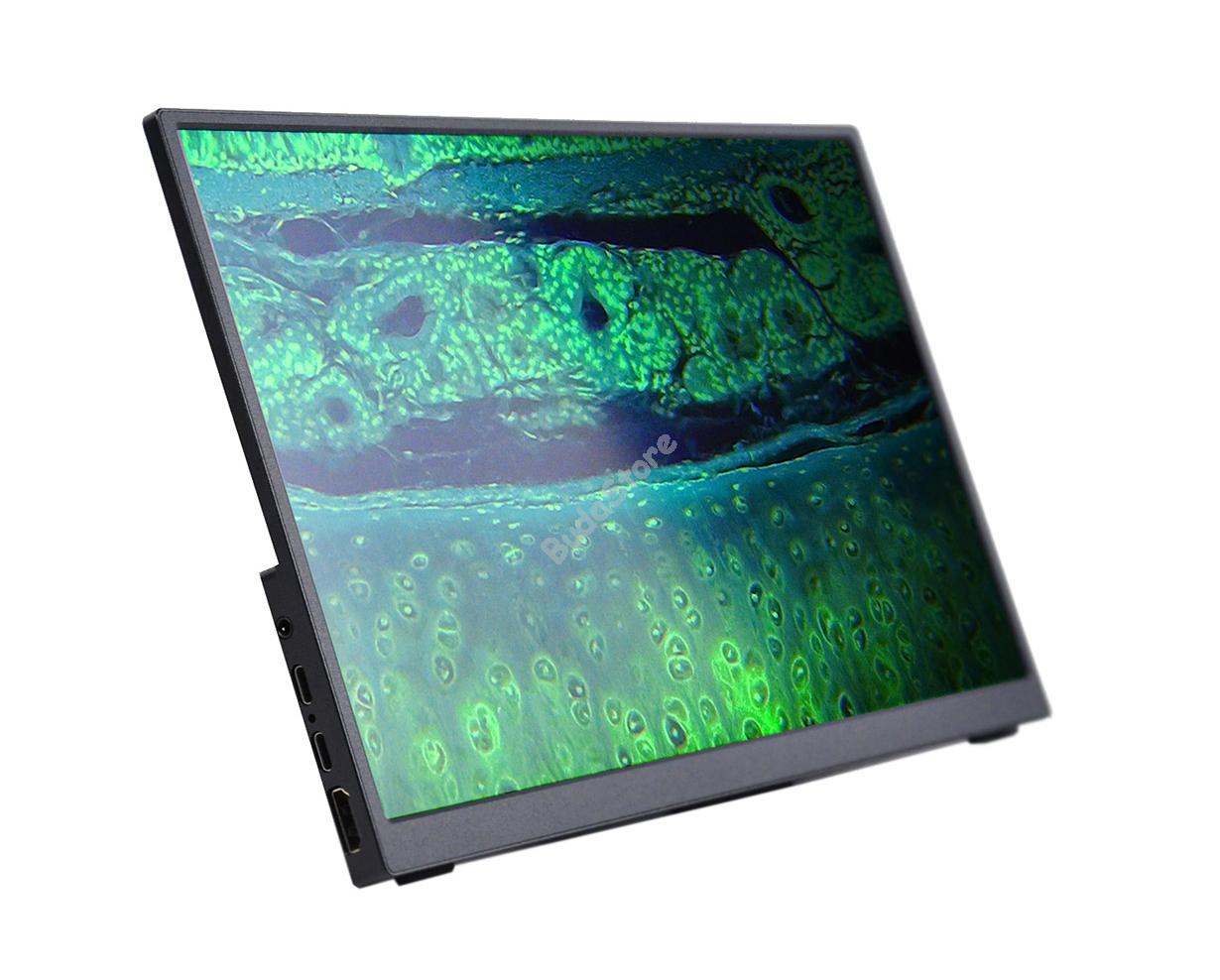

Monitor

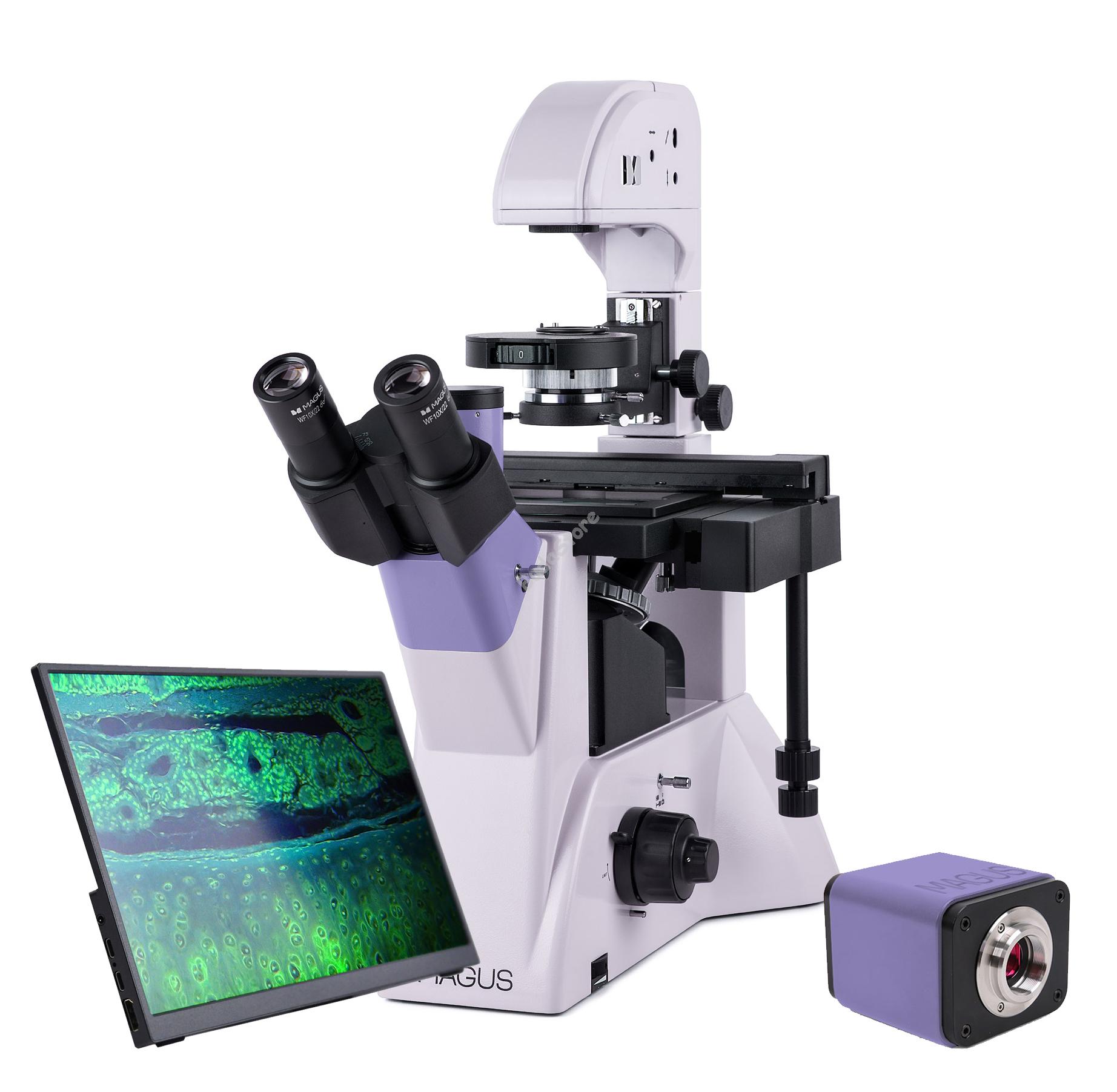

A MAGUS MCD monitorok a MAGUS CHD kamerákkal kombinálva teljes képalkotó rendszert bztosítanak a MAGUS mikroszkópokhoz.
A kamera a HDMI interfészen keresztül csatlakozik. A monitor valós idejű képet jelenít meg. Annak IPS LCD kijelzője széles látószöget, nagy fényerőt és jó kontrasztot biztosít. A kép nem torzul, akkor sem, ha nagy szögből nézzük a képernyőt. A képernyő mérete 13,3''.
A monitor vízszintes felületre összecsukható állvány segítségével telepíthető, ill. közvetlenül a kamerára vagy állványra rögzíthető.

Optikai elemek

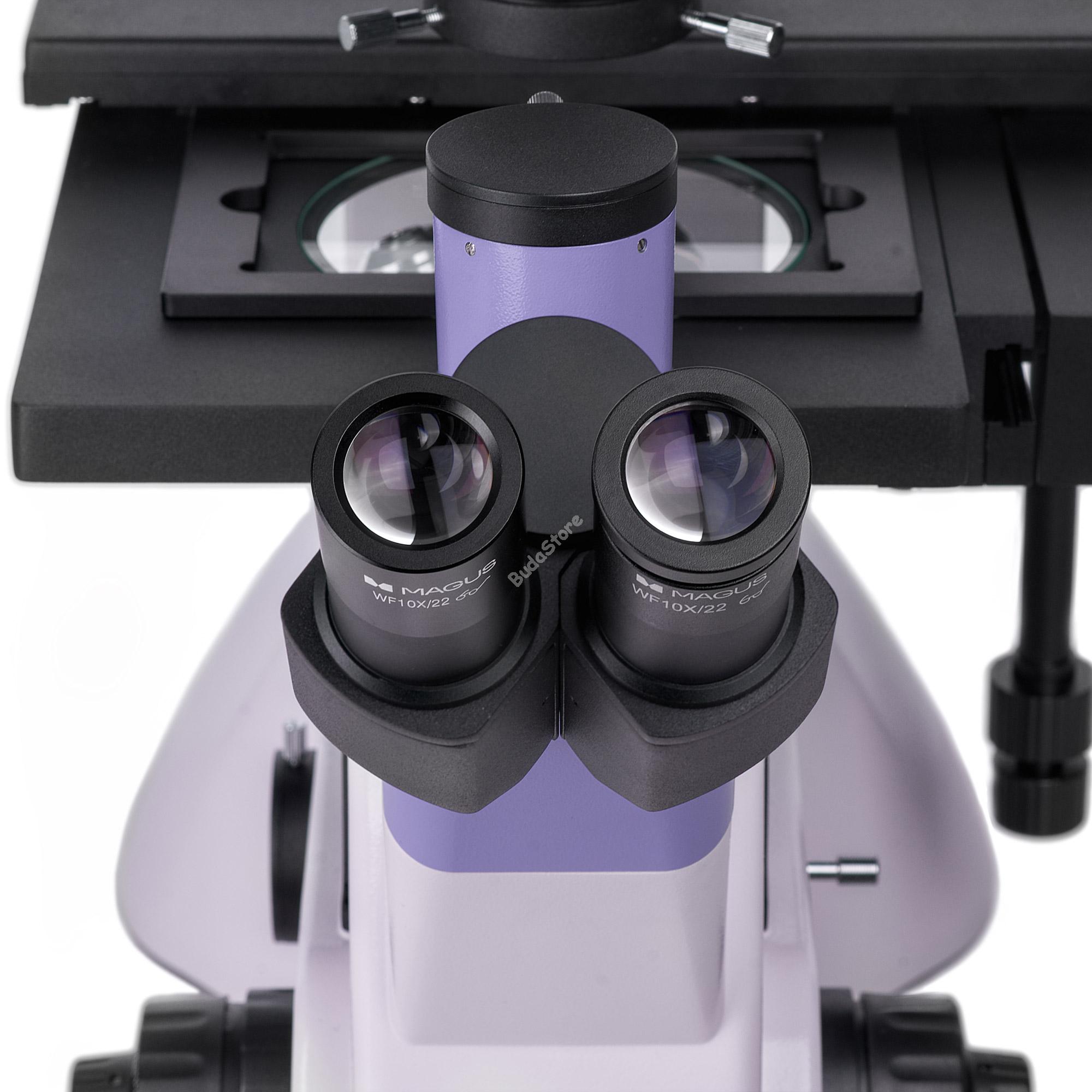

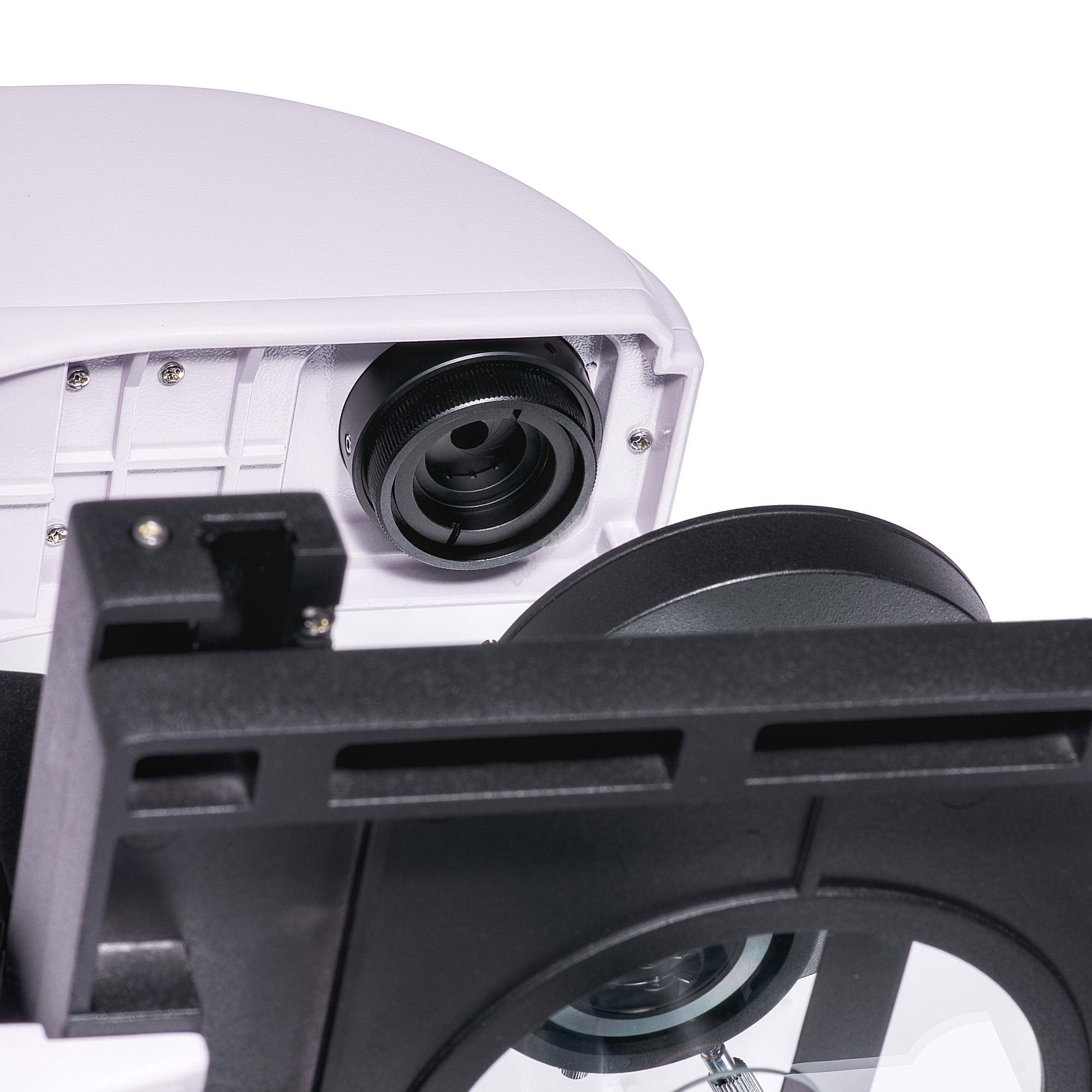

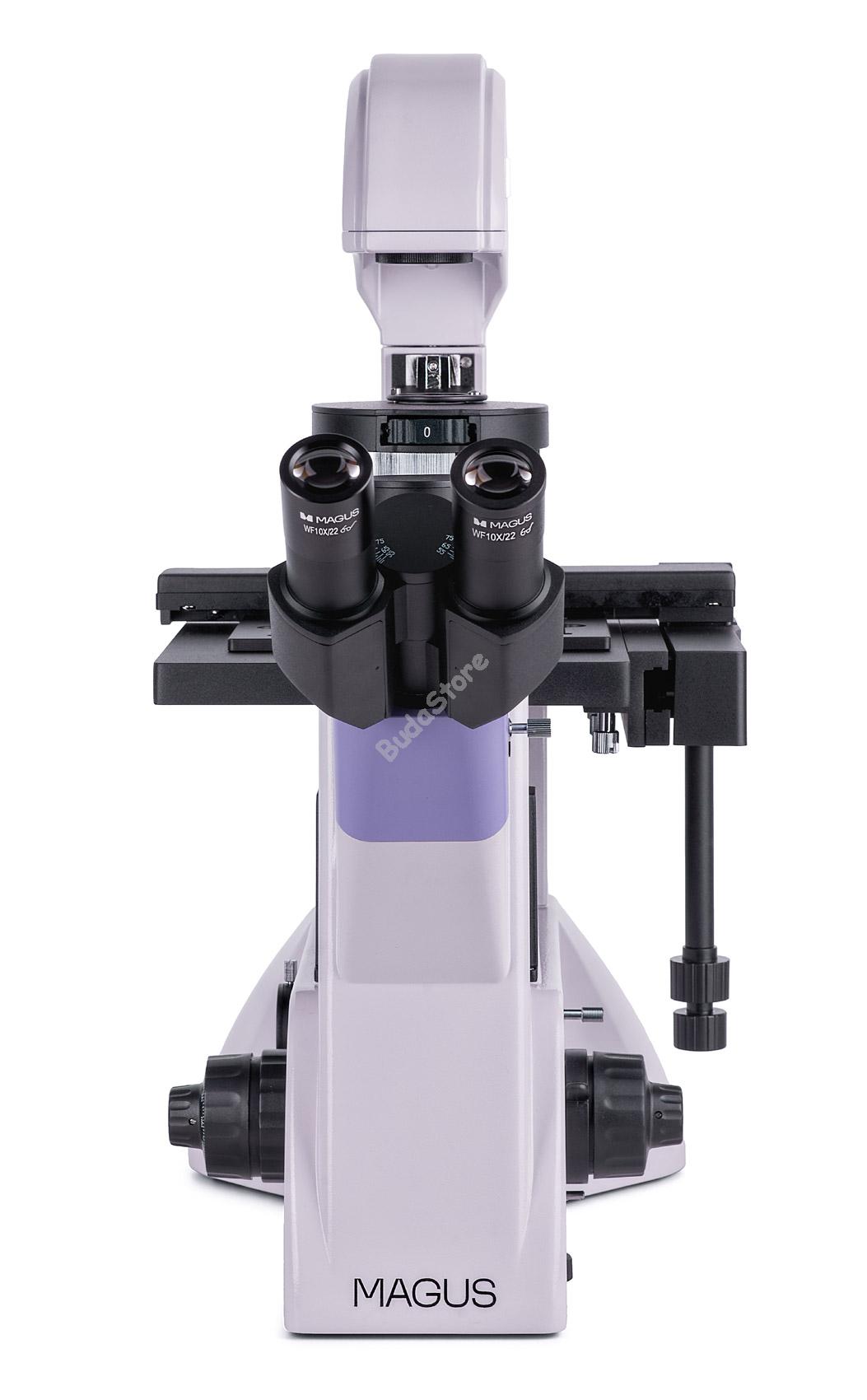

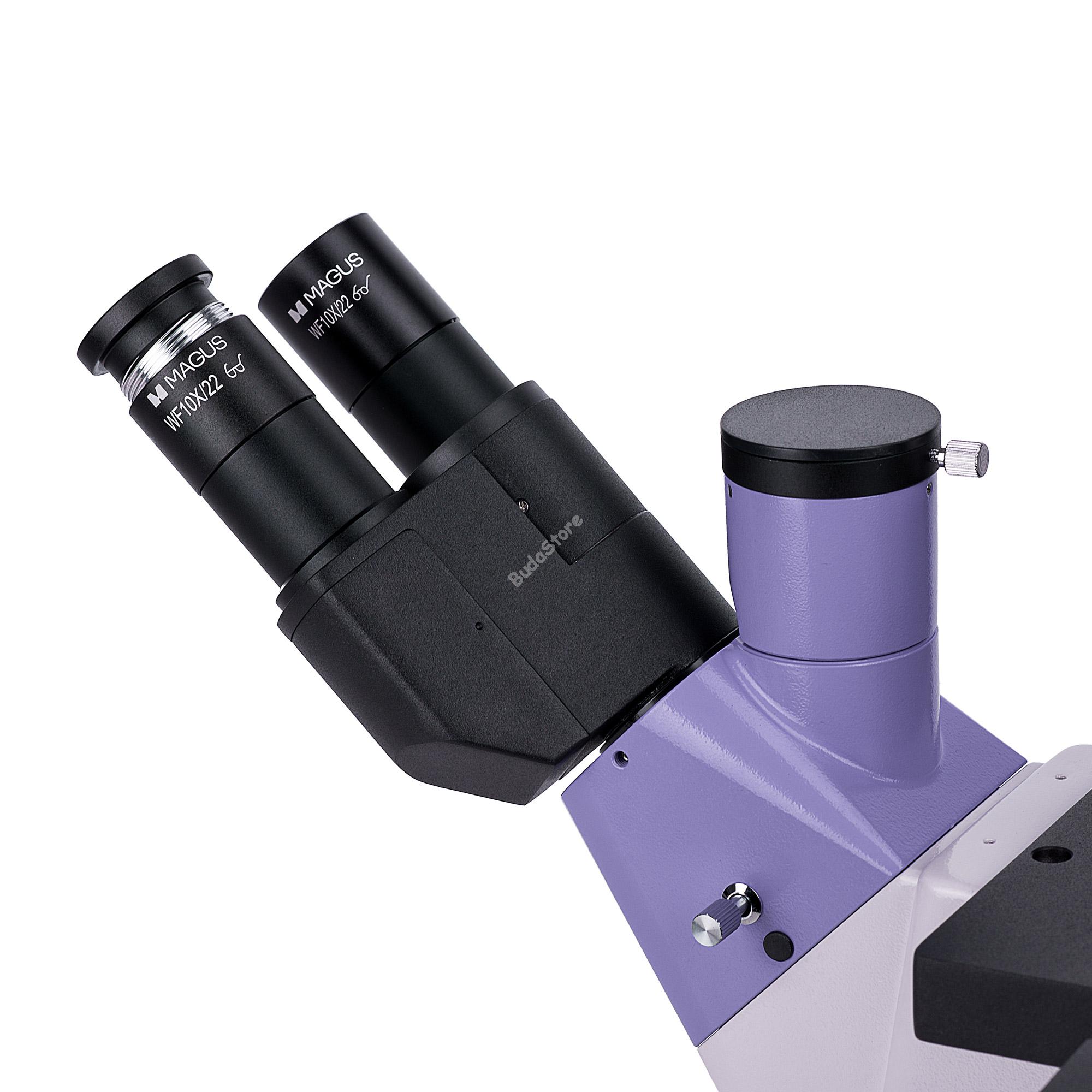

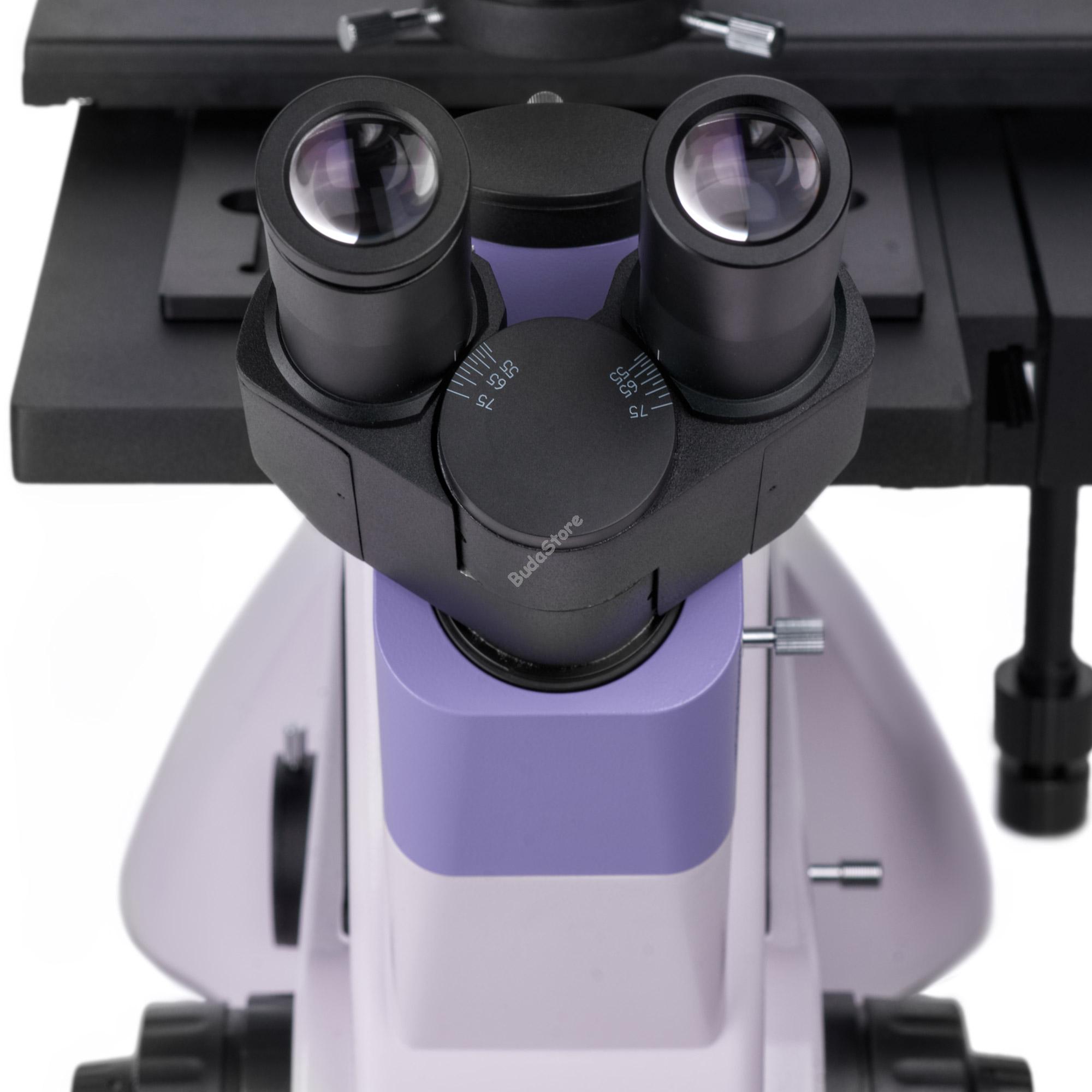

A mikroszkóp összeszerelésekor kiválaszthatja a háromszemlencsés fejrész helyzetét: 180°-ban elforgatható a kilépő pupilla magasságának megfelelő beállítás érdekében. A függőleges tubus használatával szerelje be a monitort, a mikroszkóp vázán lévő oldalsó nyílás használatával pedig szerelje be a digitális kamerát. A fénynyaláb felosztása a vázon 100/0 vagy 0/100 arányú, a háromszemlencsés tubuson pedig (nyitott állapotban) 50/50 vagy (zárt állapotban) 100/0 arányú.

Négy végtelen síkú akromatikus objektívet tartalmaz, amelyek közül az egyik fázisobjektív. Ha ezek közül négy van behelyezve a revolverfejbe, egy nyílás még szabadon marad egy további objektív számára.

Megvilágítás

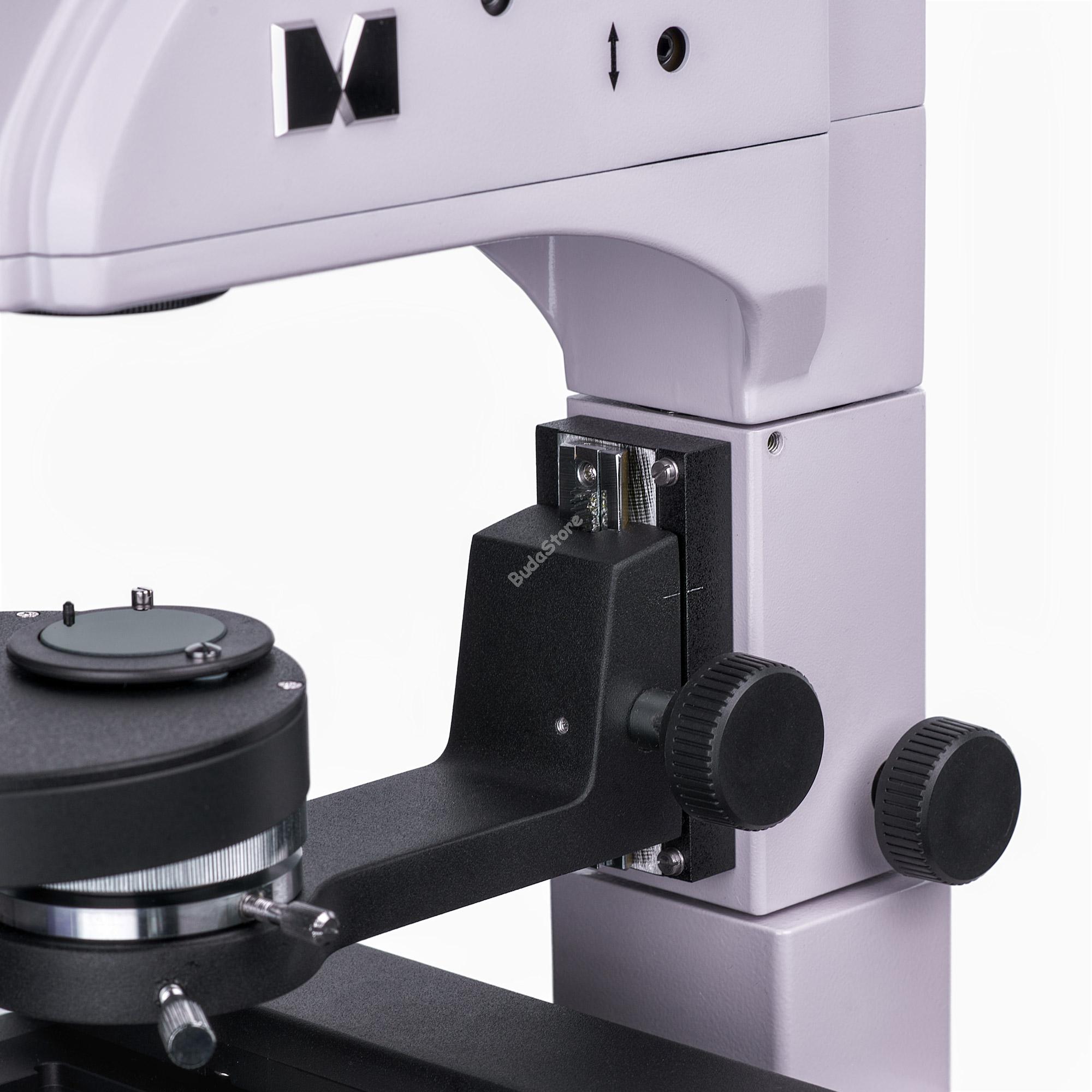

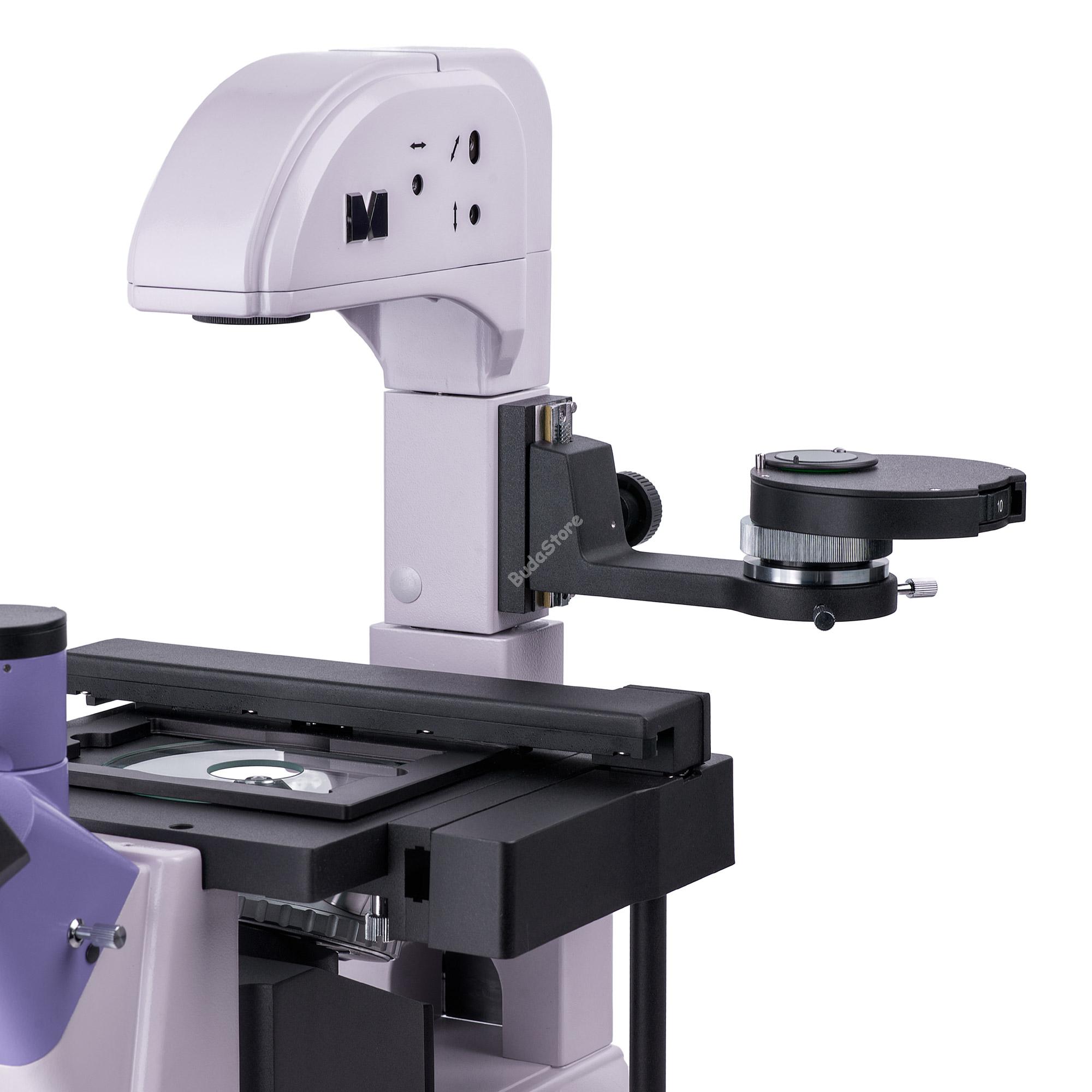

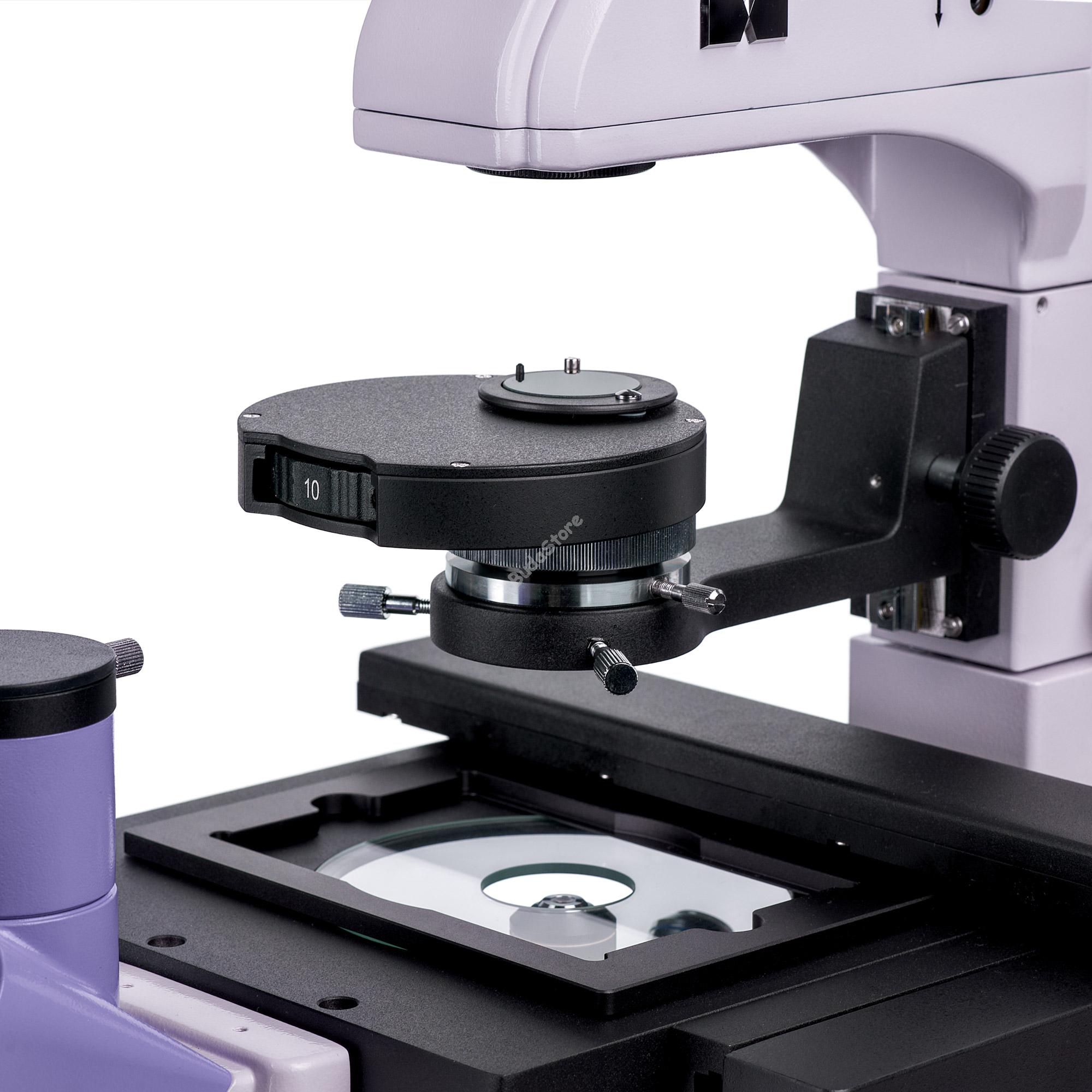

A fáziskontrasztos kondenzor lehetővé teszi a mikroszkópos technikák közötti egyszerű és kényelmes váltást. Négy munkapozícióval rendelkezik: szabad rekesznyílás a világos látóterű technikához, valamint 10x, 20x és 40x rekesznyílás a fáziskontraszthoz megfelelő nagyítású objektív használata esetén.

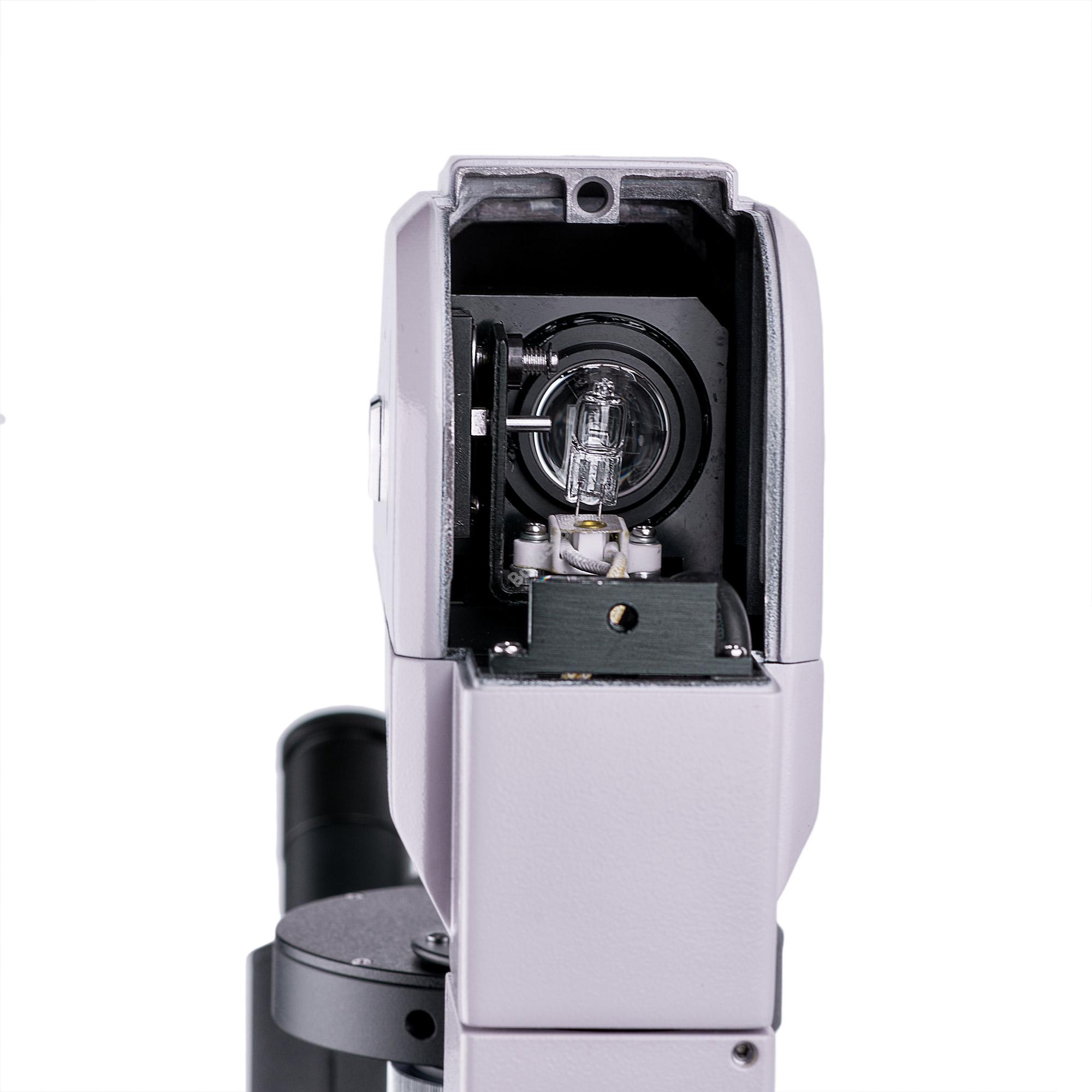

Az áteső fényforrás egy 30 W-os halogén izzó, amely a kényelmes munkavégzéshez alkalmas színhőmérsékletű fényt bocsát ki. Fényereje állítható, váltóáramról (AC) működik. A világítási rendszer a Köhler-világítás használatát teszi lehetővé a képminőség javítása érdekében.

Tárgyasztal és fókuszáló mechanizmus

Négy csészetartó is tartozik a tárgyasztalhoz. Ezek az X- és Y-tengely mentén mechanikus rögzítéssel mozgathatók, míg maga a tárgyasztal mozdulatlan marad. A tartókat különböző méretű laboratóriumi edényekhez tervezték.

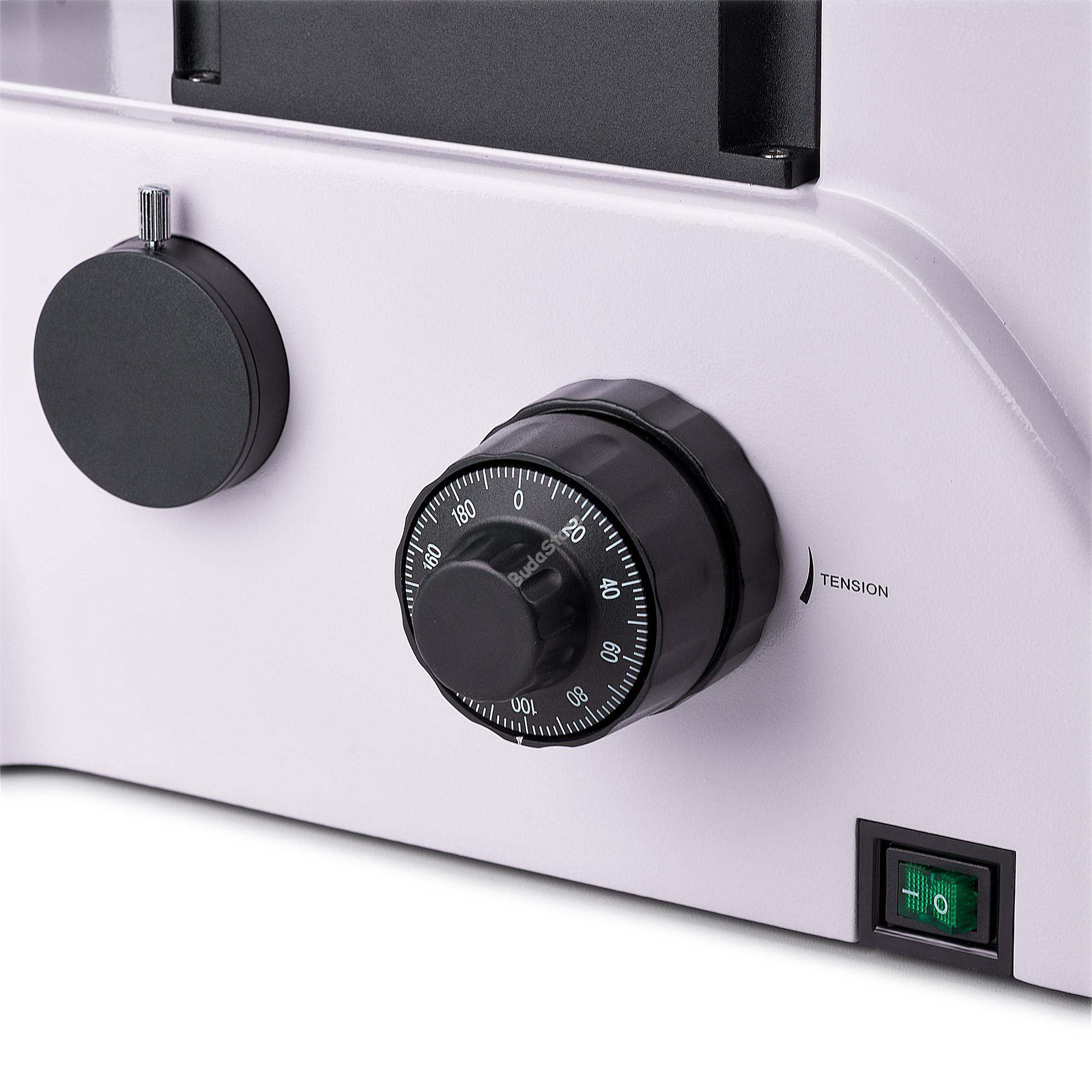

A fókuszáló mechanizmus zökkenőmentesen állítható. A durva fókuszáló mechanizmus rögzítőgombbal rendelkezik, és állítható a feszültsége. Finomfókusz-állító skála értéke: 2 μm. A gombok a mikroszkóp talpánál találhatók, így munka közben pihentetőbb helyzetben tarthatja a kezét.

Tartozékok

A mikroszkóphoz további szemlencsék, fázisobjektívek, digitális kamerák és kalibrációs tárgylemezek is rendelkezésre állnak, maximalizálva a mikroszkóp hatékonyságát.

A mikroszkóp főbb jellemzői:

• Minták laboratóriumi – max. 55 mm magas és max. 1,2 mm fenékvastagságú – edényekben történő megfigyeléséhez
• Ha a világító állványt megdönti, akár 165 mm magas edényeket is használhat
• Világos látóterű és fáziskontrasztos technikák fáziskontrasztos kondenzor meződiafragmával
• Tárgyasztal 4 különböző méretű csészetartóval mechanikus rögzítés a minta két vízszintes tengely mentén történő mozgatásához
• A mikroszkóp feje 180°-ban elforgatható
• Két lehetőség a kamera és a monitor beszerelésére: a függőleges tubus és a mikroszkóp váza
• Áteső fényforrás – 30 W-os halogén lámpa, mely váltóáramú (AC) tápegységgel működik
• Opcionális tartozékok széles köre

A kamera főbb jellemzői:

• A kamera a HDMI csatlakozón keresztül önállóan működik, számítógép nélkül. USB 2.0 porton keresztül számítógéphez csatlakoztatható
• HDMI módban az automatikus fókuszálás megkönnyíti a képélesség beállítását
• A kamera felbontása 1920x1080 képpont, ami ideális a képek Full HD monitoron történő megjelenítéséhez
• 60 képkocka/mp a mozgó objektumok megfigyeléséhez, videók rögzítéséhez, valamint a készítmény akadás- és késésmentes mozgatásához
• Wi-Fi-n keresztül 25 képkocka/mp – elegendő a fókuszállításhoz és a szoftveres képfeldolgozáshoz
• Színes SONY CMOS érzékelő – alacsony zajszint, nagy fényérzékenység
• Szoftver fényképek és videók rögzítésére, szerkesztésre, külső kijelzőn történő megjelenítésre, valamint lineáris és szögmérésre

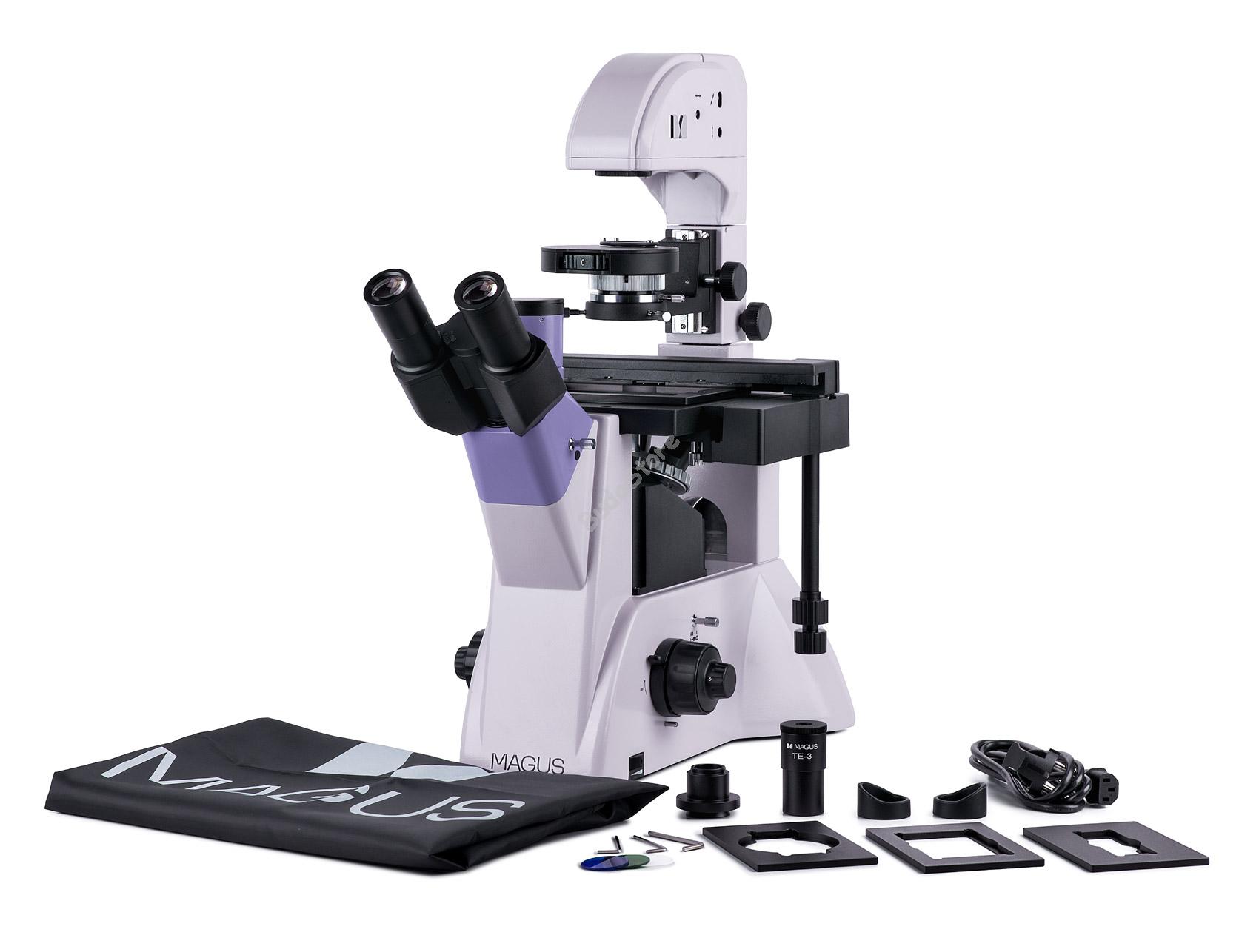

A készlet tartalma:

• MAGUS CHD30 digitális kamera (digitális kamera, HDMI kábel (1,5 m), USB egér, 32 GB-os SD-memóriakártya, USB Wi-Fi-adapter, AC (váltakozóáramú) adapter 12 V/1 A (Euro), telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy)
• MAGUS MCD20 LCD monitor
• Állvány beépített tápegységgel, áteső fényforrással, fókuszáló mechanizmussal, tárgyasztallal, kondenzor-rögzítéssel, forgó revolverfejjel és háromszemlencsés tubussal
• Fáziskontraszt-kondenzor
• Háromszemlencsés fejrész
• Végtelen síkú akromatikus objektív: PHP2 10x/0,25 fázis SzM 4,27 mm
• Végtelen síkú akromatikus objektív: PL 10x/0,25 SzM 4,27 mm
• Végtelen síkú akromatikus objektív: PL 20x/0,40 SzM 8,0 mm
• Végtelen síkú akromatikus objektív: PL 40x/0,60 SzM 3,5 mm
• 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db)
• Szemkagyló (2 db)
• Központosító teleszkóp
• Kerek tárgyasztallemez
• Fix tárgyasztal
• Mechanikus szerelvény a minta mozgatásához
• Csészetartó (4 db)
• C-foglalat kamera-adapter
• Színszűrő
• Váltóáramú (AC) tápkábel
• Porvédő
• Felhasználói kézikönyv és garanciajegy

Igény esetén rendelkezésre áll:

• 10x/22 mm skálázott szemlencse
• 12,5x/14 mm szemlencse (2 db)
• 15x/15 mm szemlencse (2 db)
• 20x/12 mm szemlencse (2 db)
• 25x/9 mm szemlencse (2 db)
• Végtelen síkú akromatikus objektív: PL 4x/0,10 SzM 21 mm
• Végtelen síkú akromatikus objektív: PHP2 20x/0,40 fázis SzM 8,0 mm
• Végtelen síkú akromatikus objektív: PHP2 40x/0,60 fázis SzM 3,5 mm
• Kalibrációs tárgylemez
